主要結構特點:

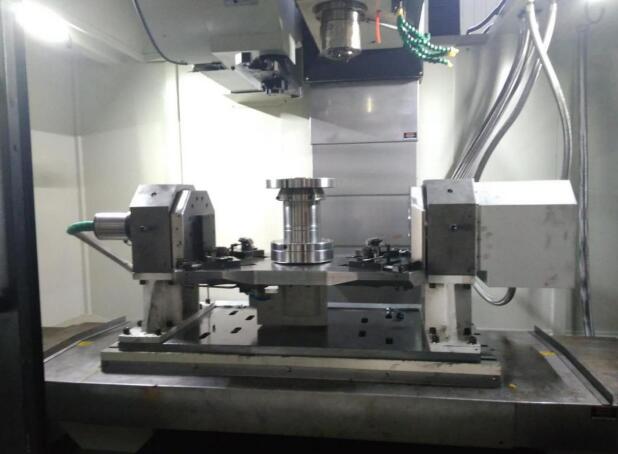

• 高精度、高剛性全功能翻轉銑夾具,適合于任何輪型的加工,更適合于全自動模式生產加工
• 徑向定位:中心回轉油缸脹套脹緊、高精度定位、更換方便快捷
• 軸向定位:高硬度平滑可調軸向定位塊,采用Cr12MoV材料高耐磨
• 夾緊:油缸四點同步壓緊,紫銅壓緊塊壓緊
• 翻轉:采用進口伺服電機+直連進口減速機,高精度±180°翻轉,附兩側液壓剎車機構,保護翻轉伺服電機,提高加工精度,剛性好更穩定、更安全的提高使用壽命
• 中心分度回轉:采用進口伺服電機+直連進口減速機,高精度360°回轉,自帶中心回轉分油機構
• 控制系統:獨立觸摸屏PLC控制系統,通過M指令與機床系統兼容
• 生產節拍:夾爪夾緊松開2s/次,中心回轉60°/s,翻轉額定轉速45°/s
